Hogyan használd a fázisceruzát: fázis, nullvezető és vezetékek keresése

A fázisceruza egy egyszerű és kényelmes eszköz, amellyel gyorsan megállapíthatod a feszültség jelenlétét a hálózatban, megtalálhatod a fázist és a nullavezetőt, ellenőrizheted a konnektor állapotát, sőt, még a vakolat alatti rejtett elektromos vezetékeket is felfedezheted. Nézzük meg, miből áll és hogyan működik a fázisceruza, valamint hogyan kell használnod.

Mi az a fázisceruza?

A fázisceruza egy kompakt mérőeszköz. Külsőre egy hagyományos, lapos végű csavarhúzóra hasonlít, de működésében és felépítésében eltér attól.

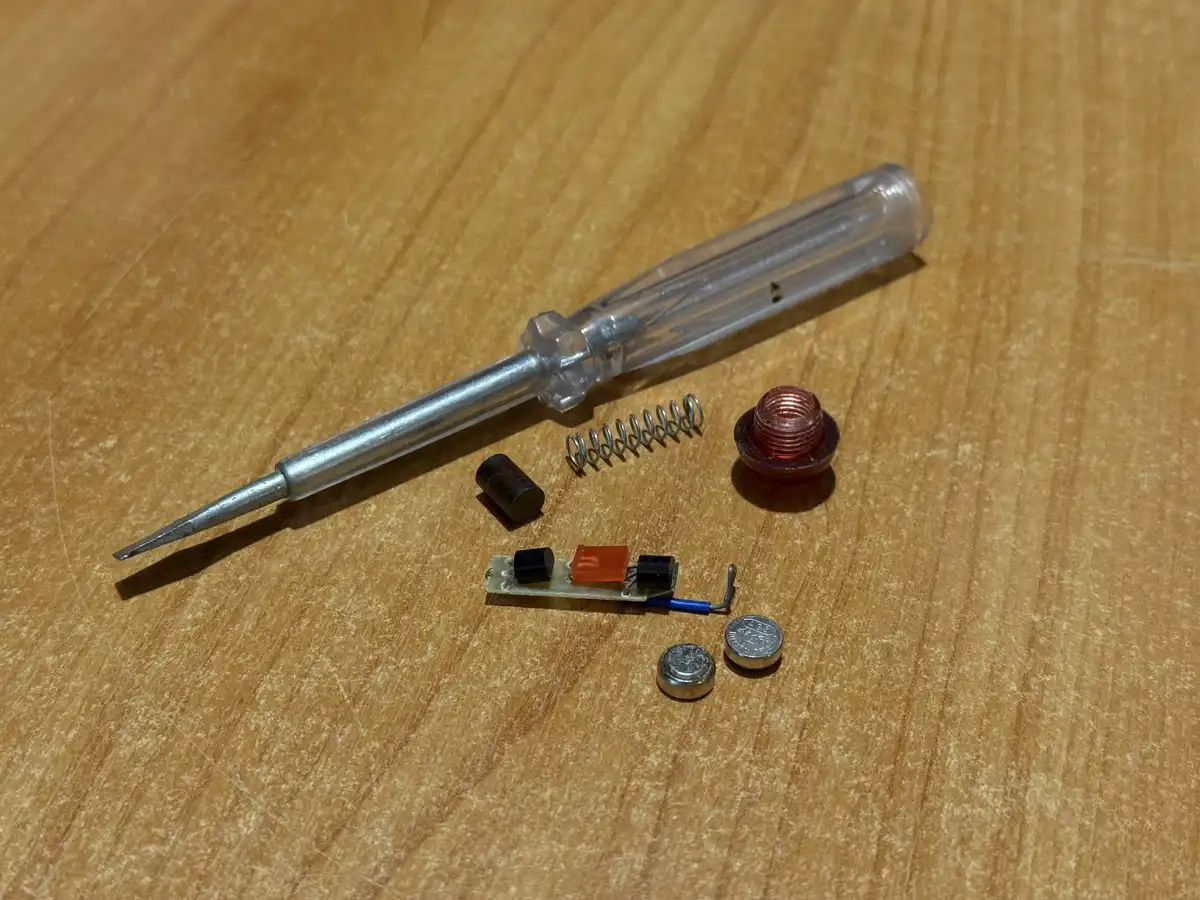

A klasszikus fázisceruza belsejében egy lámpa található, a ceruza testén pedig két érintkezési pont van: maga a fém hegy és egy fém érintkező a markolat végén vagy oldalán. Ha egy ilyen fázisceruzával megérinted a fázisvezetéket, és közben az ujjaddal hozzáérsz a markolaton lévő érintkezőhöz, ezen az áramkörön keresztül gyenge áram folyik át, ami elegendő ahhoz, hogy a lámpa világítani kezdjen. Ezzel szemben a nullavezetéknél nem fog működni, mivel azon általában nincs feszültség.

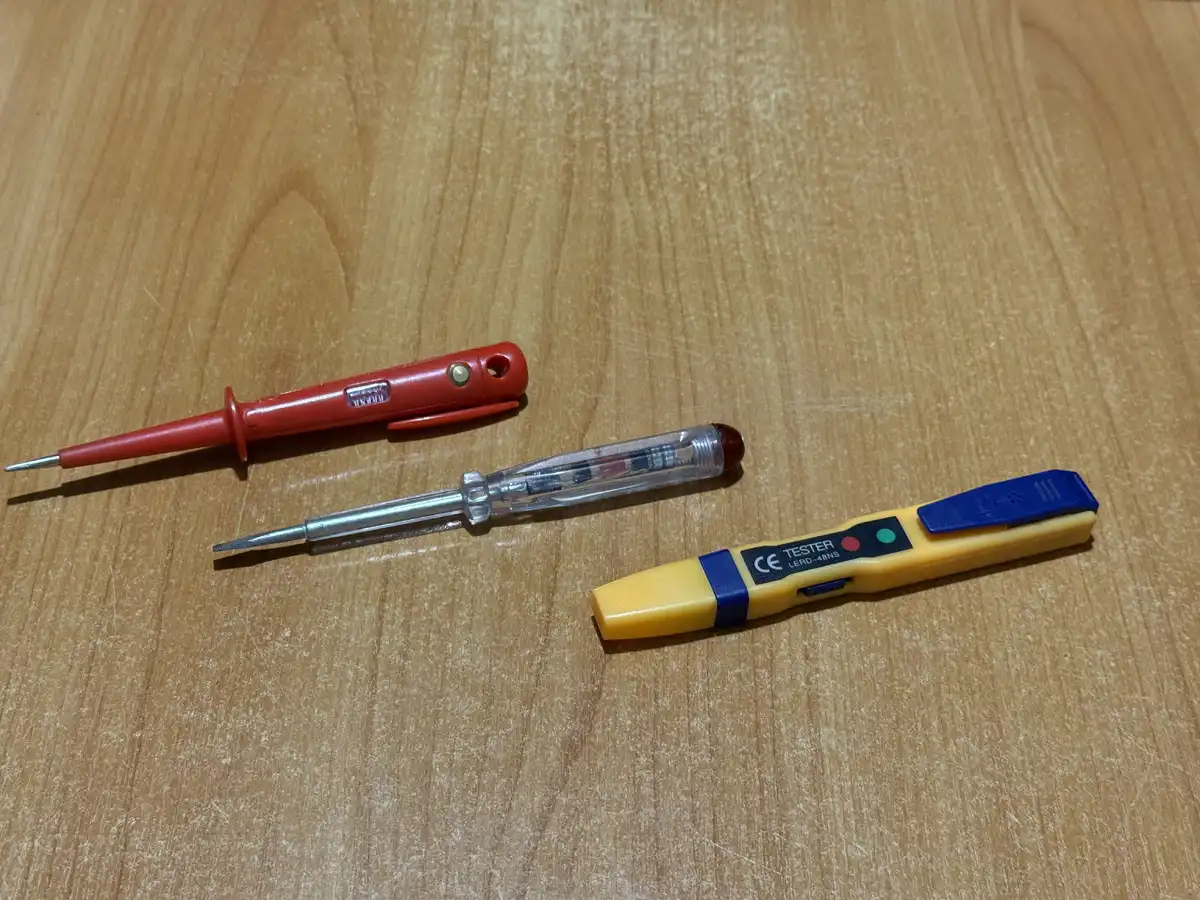

A fázisceruzáknak többféle típusa létezik. A legegyszerűbbek a házukban neonlámpával vannak ellátva. Ezek kevésbé érzékenyek az áramra, és csak 60 V-os vagy annál nagyobb feszültségnél gyulladnak ki. Ilyeneket ma már ritkán árusítanak, és leginkább csak villanyszerelők régebbi készleteiben fordulnak elő. Korszerűbb változataik a LED-es, jelerősítővel ellátott fázisceruzák. Ezeket néha „tesztereknek” is hívják.

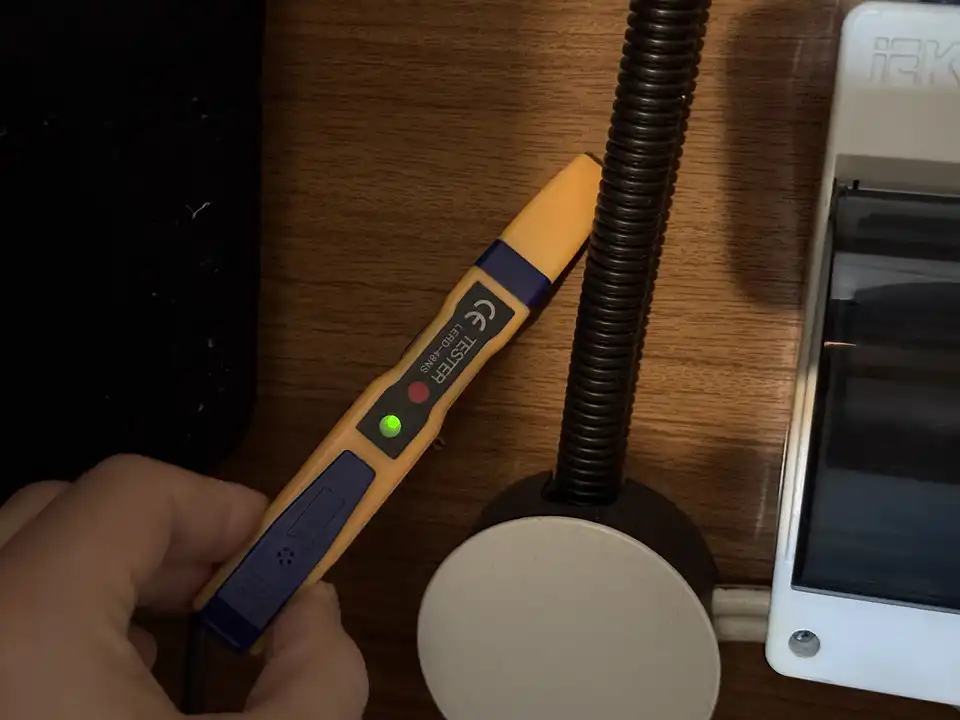

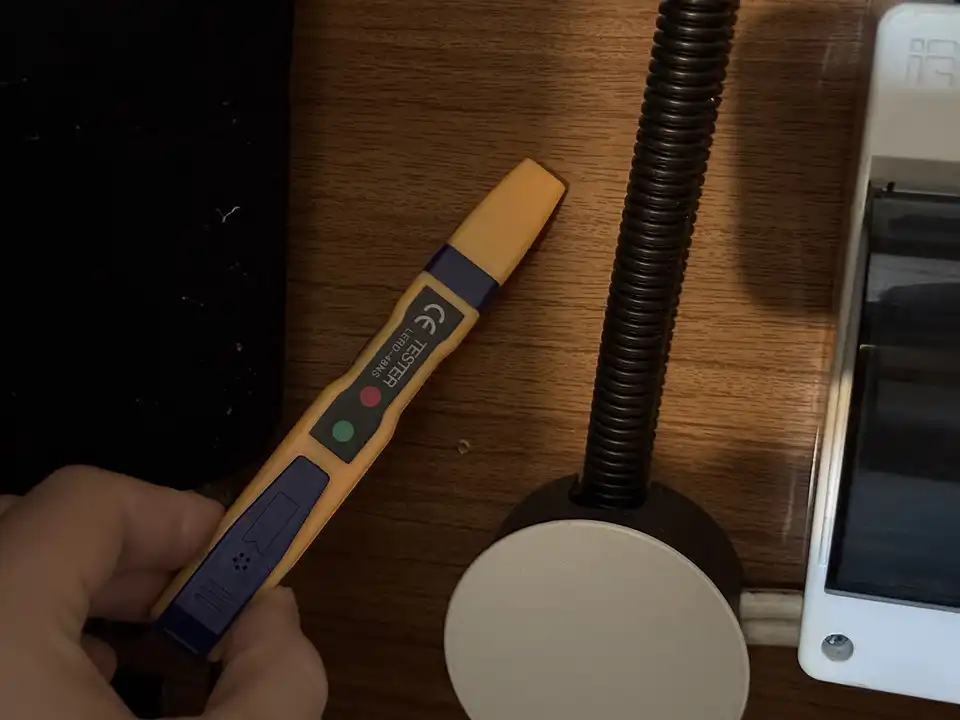

Manapság elterjedtebbek a többfunkciós modellek, amelyek képesek érzékelni az áram jelenlétét, „folytonosságvizsgálóként” is működnek, és meg tudják határozni a fázist a vezeték szigetelésének megsértése nélkül, sőt, akár a falakban, a burkolat alatt is. Mindez a beépített jelerősítőnek köszönhető, amely már a legkisebb bemeneti jelre is működésbe hozza a jelzőfényt.

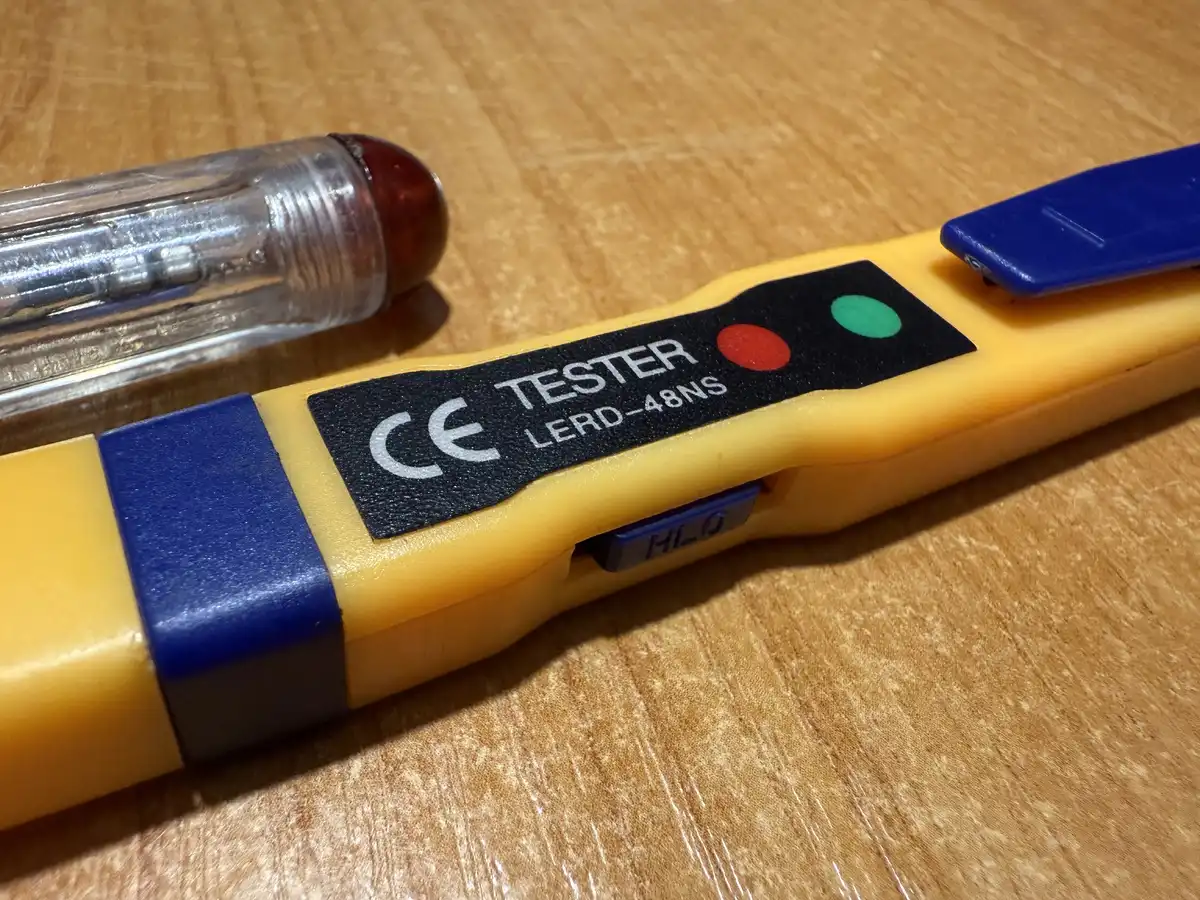

Némelyik típus kényelmi okokból beépített hangjelzővel, valamint többféle érzékenységi fokozattal is rendelkezik. Lássuk hát, hogyan használd az elemes fázisceruzát vagy annak modernebb, hangjelzéssel is ellátott teszter változatát!

Hogyan ellenőrizd a fázist fázisceruzával?

Villanyszerelési munkák során gyakran pontosan meg kell határoznod, hogy melyik vezeték a „fázis” és melyik a nullavezető vagy „nulla”. Ehhez használd a fázisceruzát a következőképpen:

• Fogd meg a fázisceruzát úgy, hogy az ujjaiddal hozzáérsz a markolat végén lévő érintkező lapocskához.

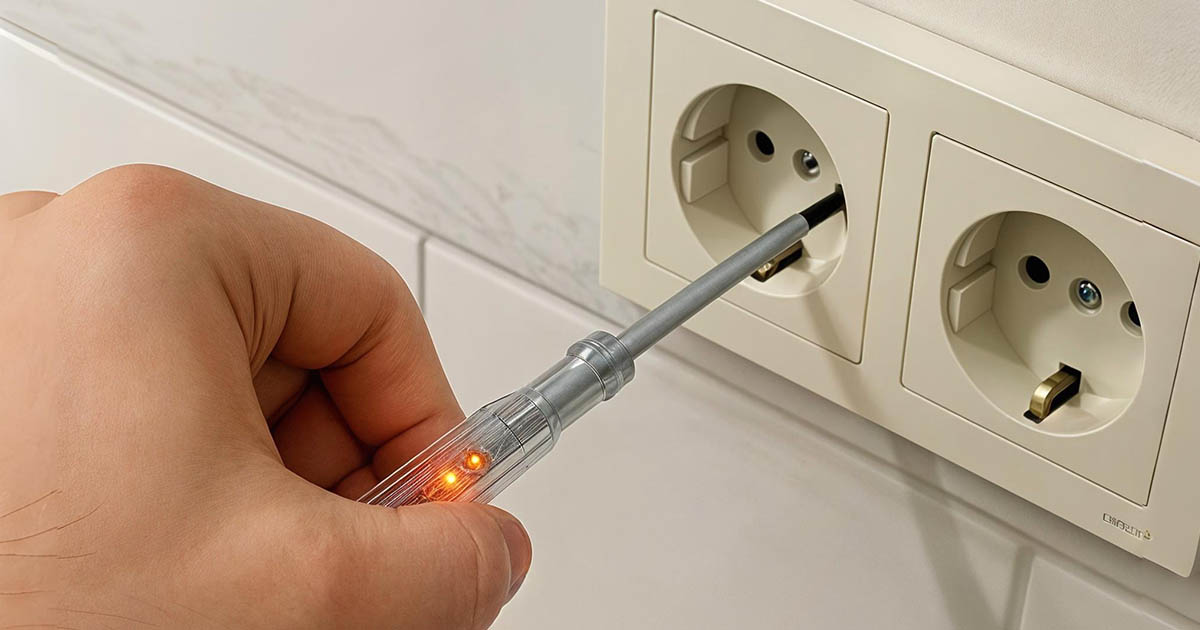

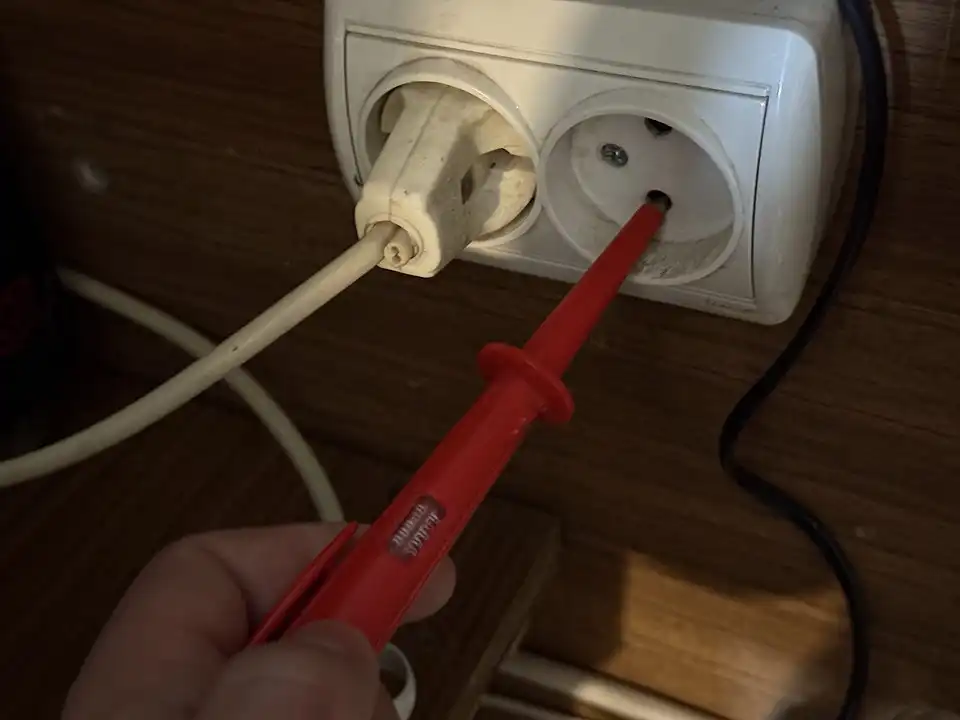

• Érintsd a fém hegyét az ellenőrizni kívánt eszköz minden egyes érintkezőjéhez (például egy konnektor érintkezőihez). Ha a lámpa erősen világít, akkor az a fázis. Ha a lámpa nem világít, vagy csak nagyon halványan, akkor az érintkező a nullavezetőhöz tartozik.

Fontos tudnod, hogy bármelyik fázisceruza csak a váltakozó áram feszültségét képes érzékelni. Az egyenárammal végzett munkához speciális műszerre van szükség – például multiméterre.

Hogyan ellenőrizd a nullavezetőt fázisceruzával?

Itt ugyanazt kell elvégezned, mint a fázis meghatározásakor. Csak ne feledkezz meg a biztonsági előírásokról – még ha biztos is vagy abban, hogy előtted a nullavezeték van, ez nem jelenti azt, hogy biztonságosan dolgozhatsz vele feszültség alatt. Ezért a fázis és a nullavezető azonosítása után, a munka megkezdése előtt mindig nagyon fontos áramtalanítani az elektromos hálózatot.

Egyébként, az elemes kínai fázisceruzák használatakor előfordulhat, hogy a LED ugyanolyan erősen világít a fázis és a nullavezeték érintésekor is. Ennek oka az ilyen teszterek túl nagy érzékenysége. A mérések pontosságának növelése érdekében ne érj az ujjaiddal a markolaton lévő érintkezőkhöz, és csak a fázisceruza hegyével érintsd meg a vezetékeket. Az eredmények még pontosabbak lesznek, ha szigetelő kesztyűt használsz.

Hogyan találd meg a vezetéket fázisceruzával?

Persze, a teszterek nagy érzékenysége zavaró lehet a konnektorok hagyományos ellenőrzésekor, viszont hasznos tulajdonság a falban rejtőző vezetékek keresésénél. A legérzékenyebb fázisceruzák ugyanis nemcsak akkor jeleznek, ha közvetlenül hozzáérnek a vezetékhez, hanem már bizonyos távolságból is képesek érzékelni az áramot. Általában 1-2 cm-es érzékelési távolság elegendő lehet ahhoz, hogy nagyjából behatárold a kábel helyét a falban.

• Fogd meg a fázisceruzát a markolatánál, és az ujjaddal érintsd meg az érintkező lapocskát.
• A fázisceruza hegyével lassan mozgasd végig a falon ott, ahol a vezetéket sejted.
• Ha a vezeték nem fut mélyen, akkor ahogy közeledsz hozzá, a fázisceruza jelzőfénye világítani kezd.

Minél közelebb viszed a hegyét a vezetékhez, annál erősebben fog világítani a lámpa. Persze, ez nem egy hajszálpontos módszer a vakolat alatti kábel felderítésére, de iránymutatónak teljesen megfelel. Például praktikus lehet, ha képet szeretnél felakasztani, de előtte szeretnéd tisztázni, hogy nem fúrsz-e (vagy ütsz-e) szöget éppen a fázisvezetékbe.

Hogyan találd meg a vezetékszakadást fázisceruzával?

A fázisceruza egy másik felhasználási módja a vezetékszakadások felderítése. A réz-, acél- vagy alumíniumerek sérülése a szigetelés alatt gyakran előfordul, különösen, ha a vezetéket nem rendeltetésszerűen használják – például gyakori hajlítgatásnak kitett helyekre telepítik. Persze a szakadáshoz vezető gyári hibák sem kizártak. A szigetelés alatti problémát nagyon könnyű megtalálni, ha van kéznél egy teszter.

• Vedd az egyik kezedbe a fázisceruzát, és érintsd meg az érintkező lapocskát.
• A másik kezedbe fogd meg a vezetéket, és érintsd meg az egyik csupaszított végét. Fontos: előtte áramtalanítsd a rendszert!
• Most lassan húzd végig a fázisceruza hegyét a vezeték mentén – amikor ép, vezető eret tartalmazó szigeteléshez érsz, a jelzőfény halványan világítani fog. Ha egy ponton a jelzőfény kialszik, akkor megtaláltad a szakadás helyét.

Egy hagyományos multiméter erre nem képes.

Hogyan ellenőrizd a konnektort fázisceruzával?

A fázisceruzával könnyen és kényelmesen ellenőrizheted a konnektorok állapotát. A vizsgálat hasonlóan történik, mint a fázis és a nullavezető keresésekor:

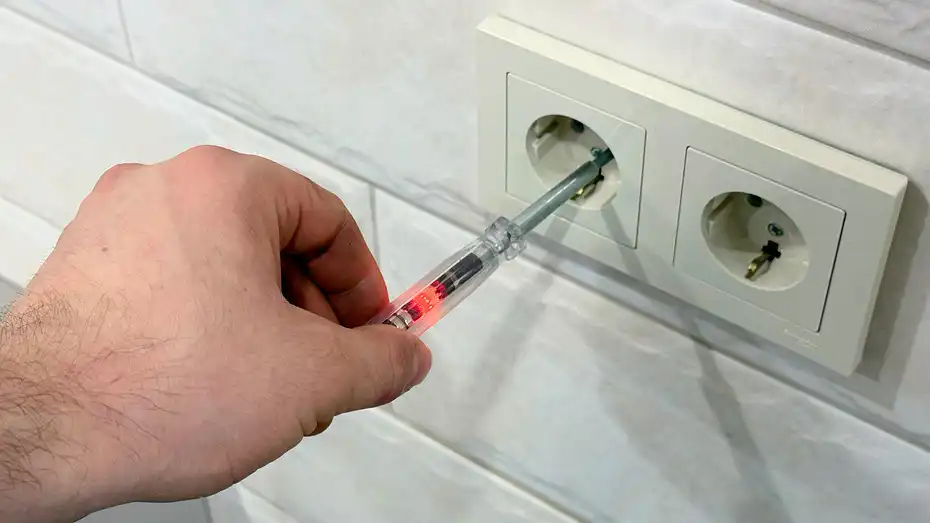

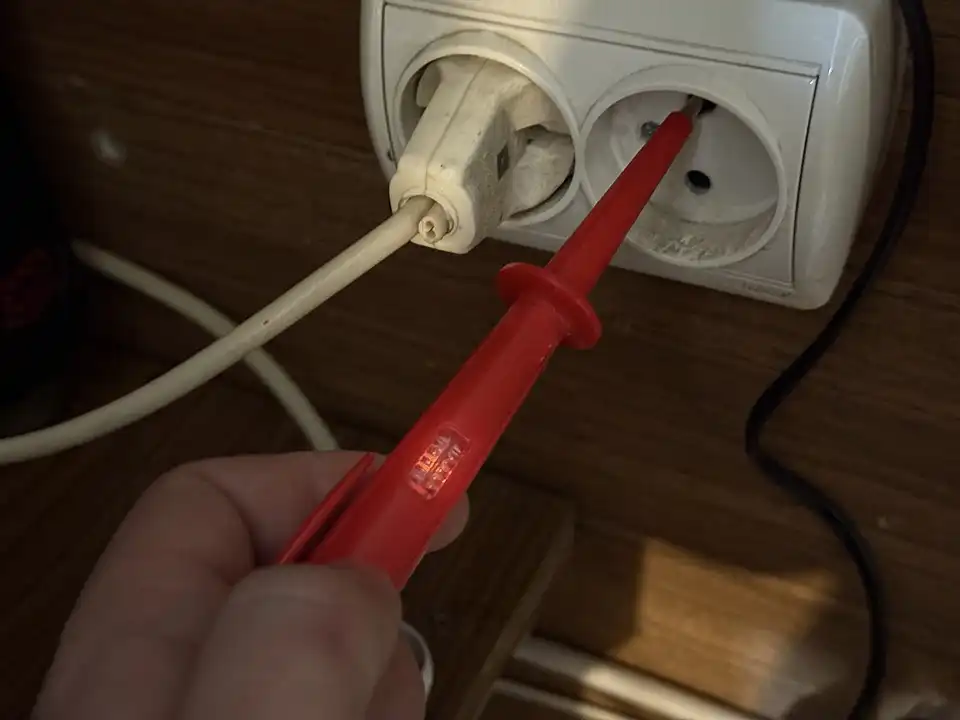

• Érintsd a fázisceruza fém hegyét a konnektor egyik nyílásához.
• Közben a kezeddel érintsd a fázisceruza markolatán lévő fémlemezt (érintkezőt).
• Figyeld meg a fényjelző reakcióját: Világít a lámpa: a konnektor ezen pontja a fázisra van kötve.
• Nem világít a lámpa: lehetséges, hogy nincs feszültség, vagy maga a konnektor hibásodott meg.
• Ezután ismételd meg a műveletet a konnektor másik nyílásával is.

A fázisceruza minden házi ezermester nélkülözhetetlen segédeszköze, amely jelentősen megkönnyítheti az elektromos munkákat, és biztonságosabbá teheti azokat.
