Gyakran, ha egy vezeték elszakad, kicserélik egy újra, de ez nem mindig lehetséges, ezért a javításhoz meg kell találni a szakadás helyét.
Kaphatók speciális műszerek, de ezek drágák, és egyetlen alkalomra nem éri meg a költségük. Ebben a cikkben megmutatom, hogyan találhatod meg könnyen és pontosan a vezetékszakadást egy multiméter segítségével, ami szinte mindenkinek van otthon.
Vezetékszakadások leggyakrabban mozgó részeknél fordulnak elő, például egy motorkerékpár vezetékezésében, ahol a vezetékek folyamatosan hajlanak.

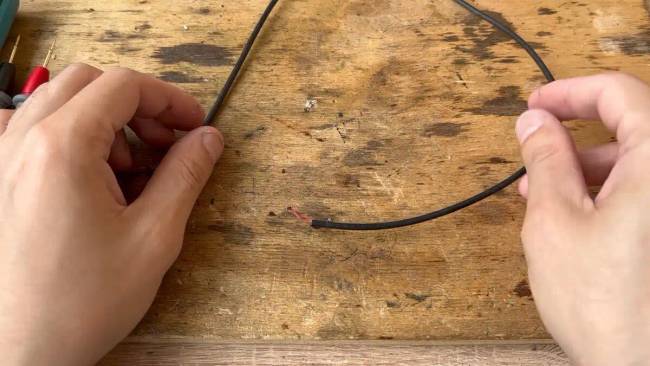

A vezetékszakadást nagyon könnyű megtalálni, most mindent részletesen megmutatok. Ez a módszer kiválóan alkalmas, ha egyetlen vezeték szakadt el egy közös szigetelésen belül, és magán a szigetelésen nincs sérülés.
Én a legegyszerűbb multimétert fogom használni, ez teljesen elegendő a szakadás felkutatásához.

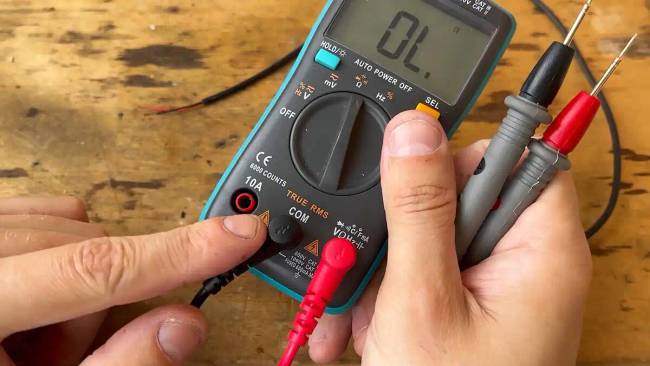

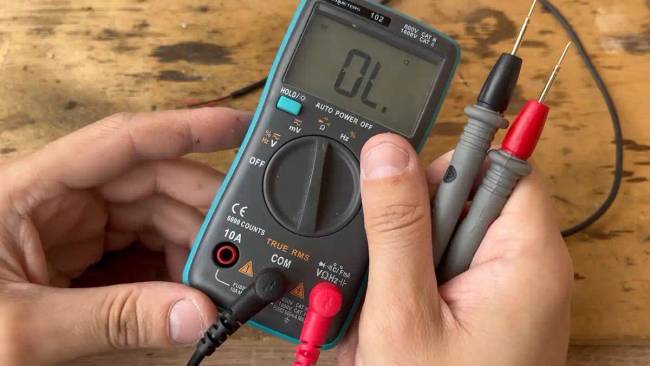

A multiméterből húzd ki a negatív mérőcsúcsot.
Ezután szükséged lesz egy rövid vezetékszakaszra; használhatsz drótot vagy szigetelés nélküli vezeték eret is.

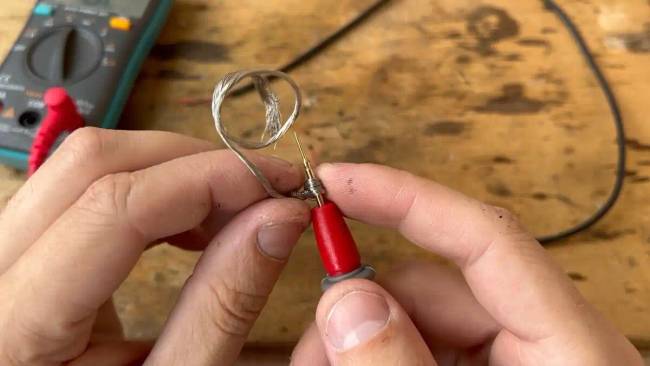

Kösd össze a vezetéket a mérőcsúccsal úgy, hogy jó legyen az érintkezés, a kényelem érdekében a tetejére húzhatsz egy kupakot. Ezzel a vezetékszakadás-kereső eszköz készen is van, most lássunk hozzá a teszteléshez.

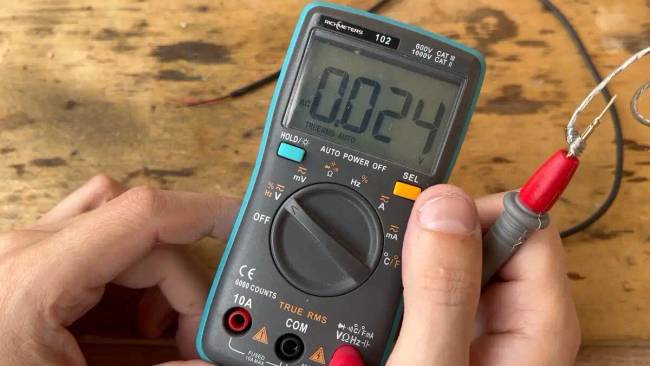

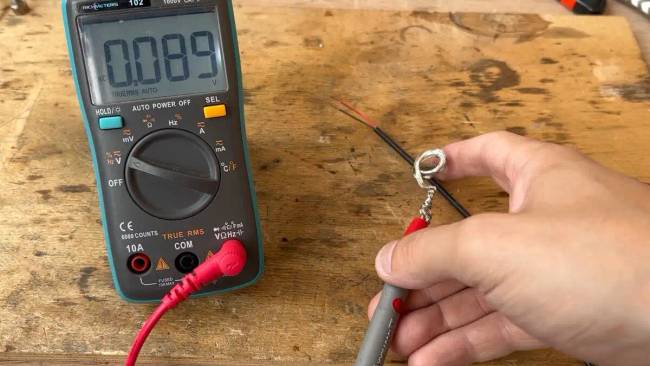

A multiméteren kapcsold be a váltakozó feszültség mérési üzemmódot, ezt általában AC-vel jelölik.
Készíts néhány menetet a vezeték erekből, és kezdd el keresni a szakadást. A szakadt vezetékhez csatlakoztass bármilyen kapcsolóüzemű tápegységet, én egy 12 voltos csavarhúzó töltőblokkját kötöttem rá.

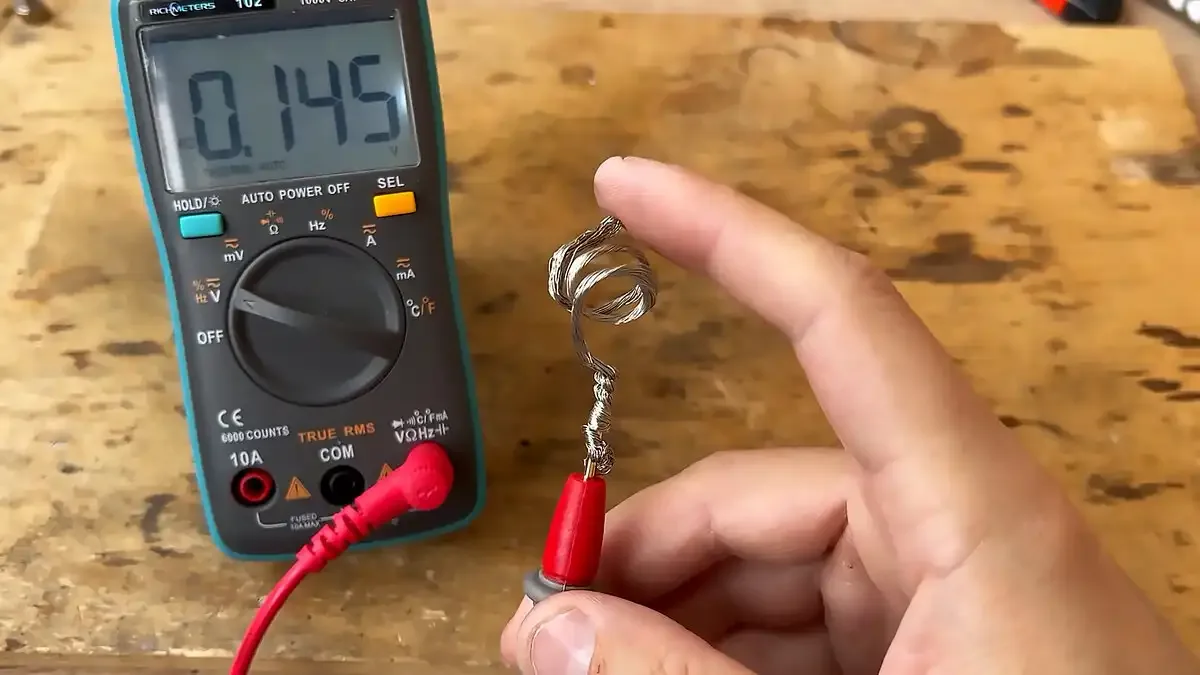

Érintsd meg az ujaddal a meneteket, és kezdd el keresni a szakadást. Ez megszünteti a felesleges zavarokat és növeli a pontosságot – egyfajta földelésként működik.

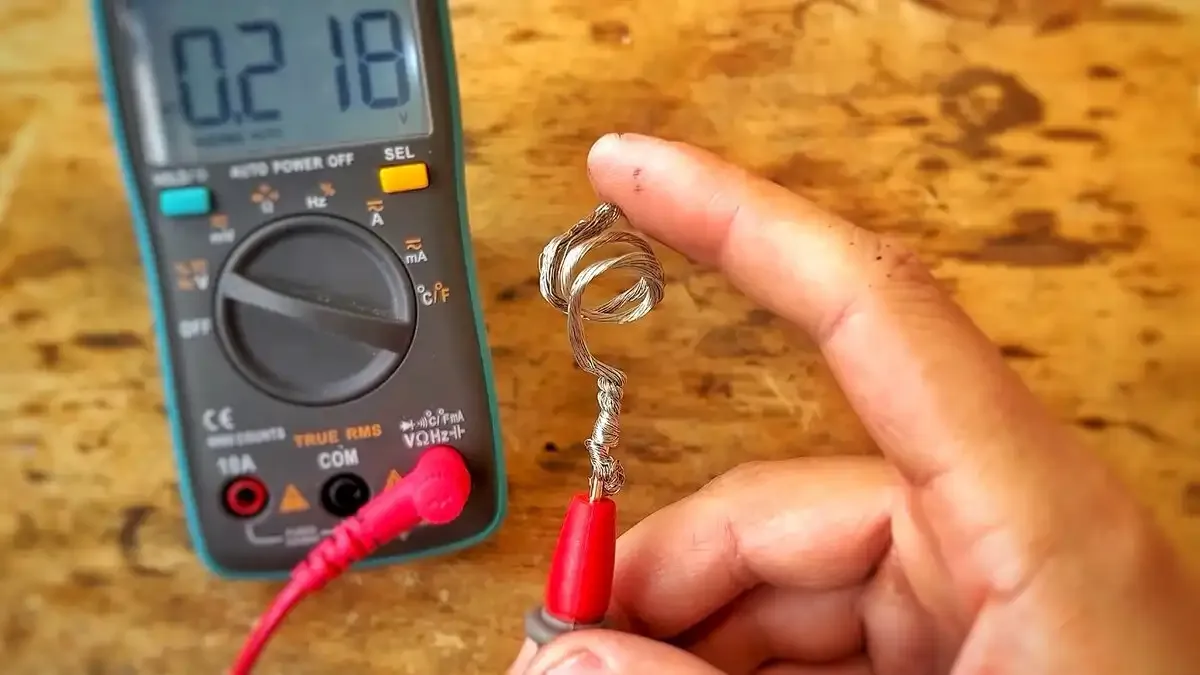

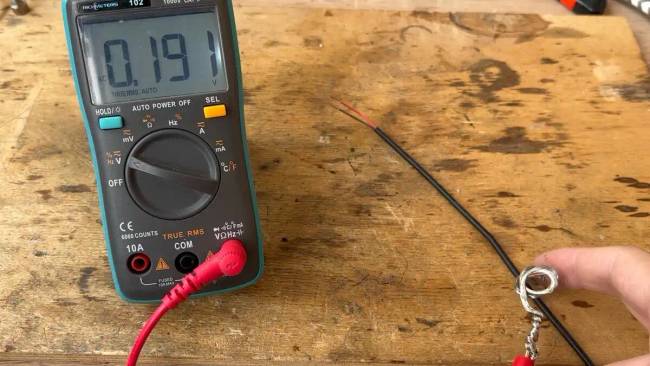

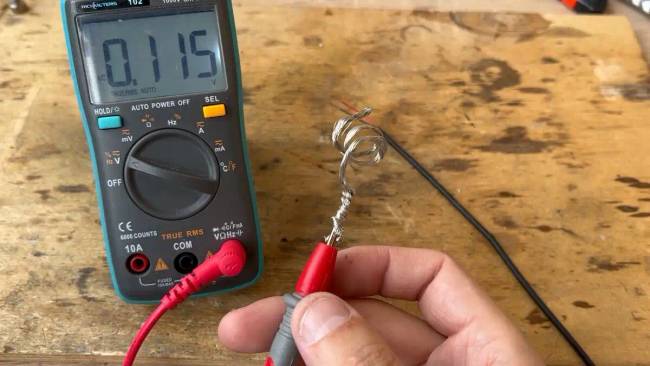

A tápegység közelében, ahova a vezetéket csatlakoztattam, a multiméter 190-200 millivolt körüli értéket mutat.

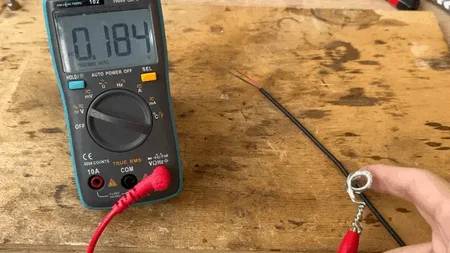

Ha végigvezeted a néhány menetes házi készítésű tekercset a vezetéken, észrevehető, ahogy a feszültség a felére esik.
Ráadásul a feszültségesés hirtelen történik, pontosan a vezetékszakadás helyén.
A szemléltetés kedvéért mutatok egy rövid videót, ott jól látszik, hogyan változnak a multiméter értékei a szonda helyzetétől függően.
Ahogy a videóból is látszik, a vezetéket a szakadás helyén eltávolítva a feszültség észrevehetően csökken – a szakadást megtaláltad.

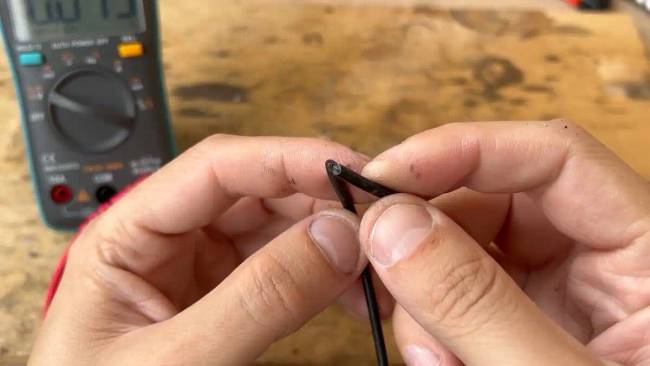

Itt is volt a szakadás, amit előre elkészítettem, hogy bemutassam ennek a módszernek a működését.
Ezzel a módszerrel már nem egyszer javítottam vezetékköteget, ahol az egyik el volt szakadva, de újra cserélni túl sokáig tartott volna.
Így lehet tehát könnyen és egyszerűen, egy egyszerű multiméter segítségével, nagy pontossággal megtalálni a vezetékszakadást.
